Kolejivo dětské železnice

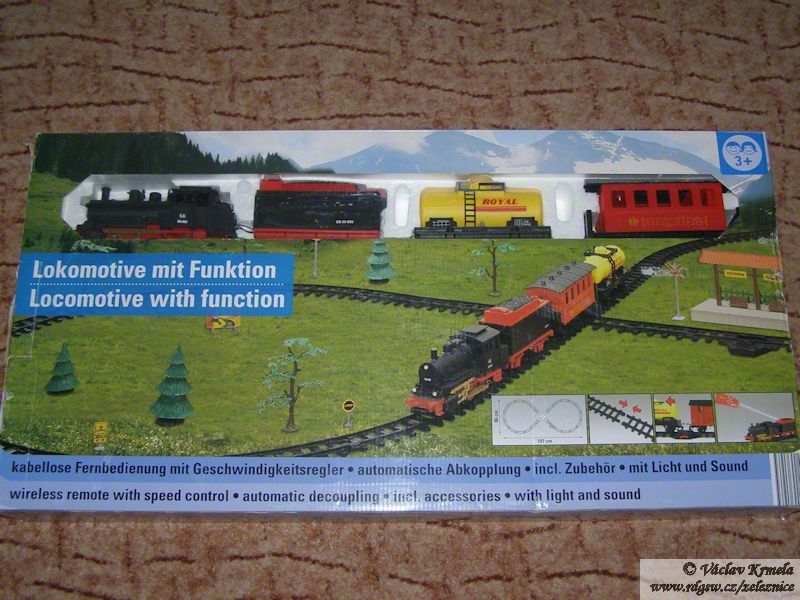

V povánočních slevách se dala výhodně koupit poměrně zdařilá dětská železnice pro vnitřní použití s bateriovým napájením a infračerveným dálkovým ovládáním. Parní lokomotiva má dvě rychlosti a několik zvuků, celkem 8 funkcí. Z dodaného kolejiva se dá sestavit pouze jednoduchá osmička. Kolejnice mají rozchod 30 mm.
Jízda po osmičce nebo po oválu po čase přestane bavit. Na sestavení složitějšího kolejiště chybí kolejivo.
Modelování kolejiva

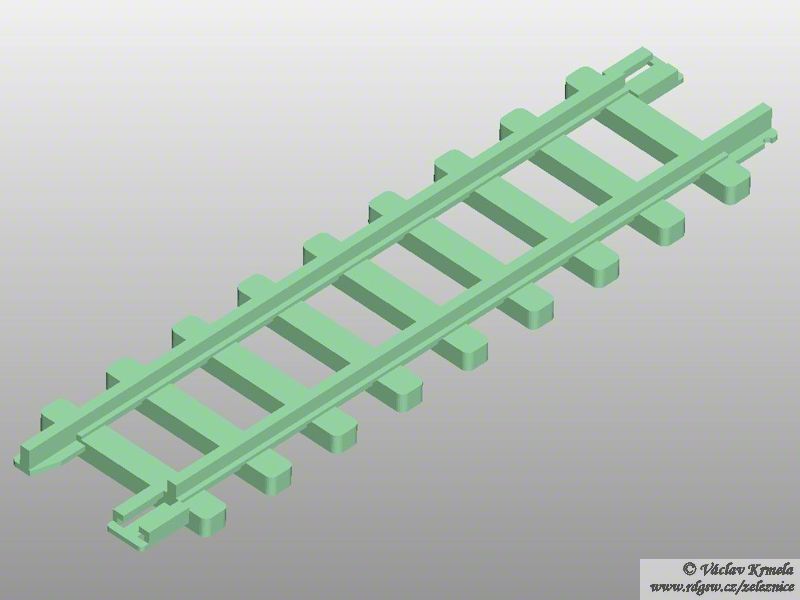

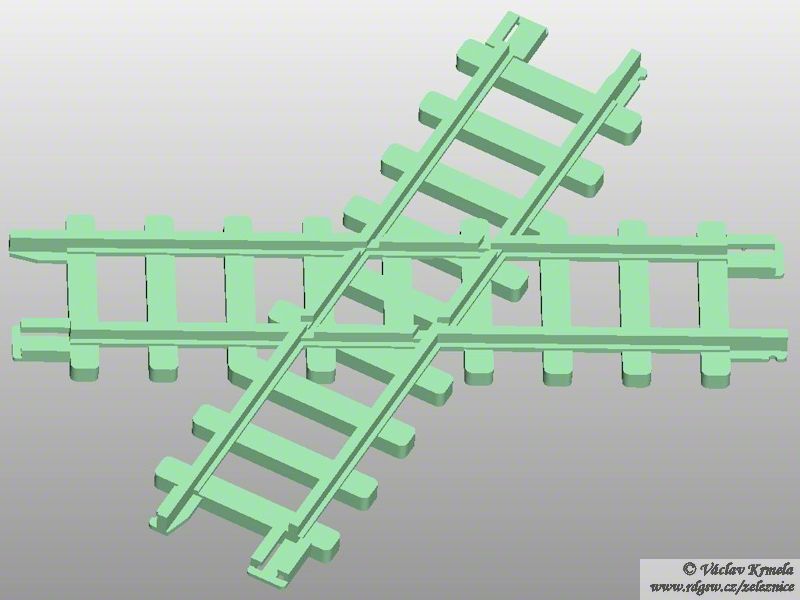

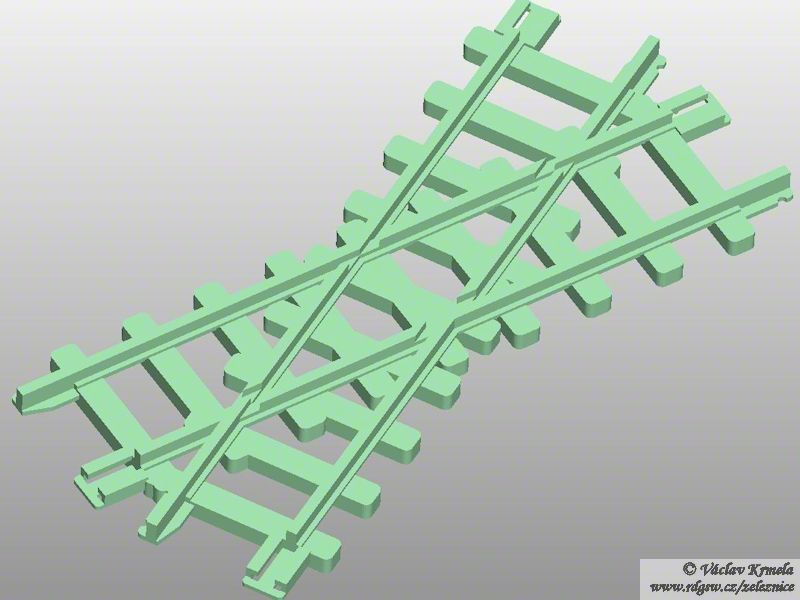

Pro modelování kolejiva byl použit program FreeCAD. Jako první byly vytvořeny modely rovné koleje délky 200 mm a obloukové o poloměru 400mm a úhlu 30°. Ze dvou rovných kolejí už byl krůček ke křižovatce. V koupené sestavě je jedna křižovatka pod úhlem 90°. Byly tedy vytvořeny dva modely křižovatky pod úhly 30°a 60°.

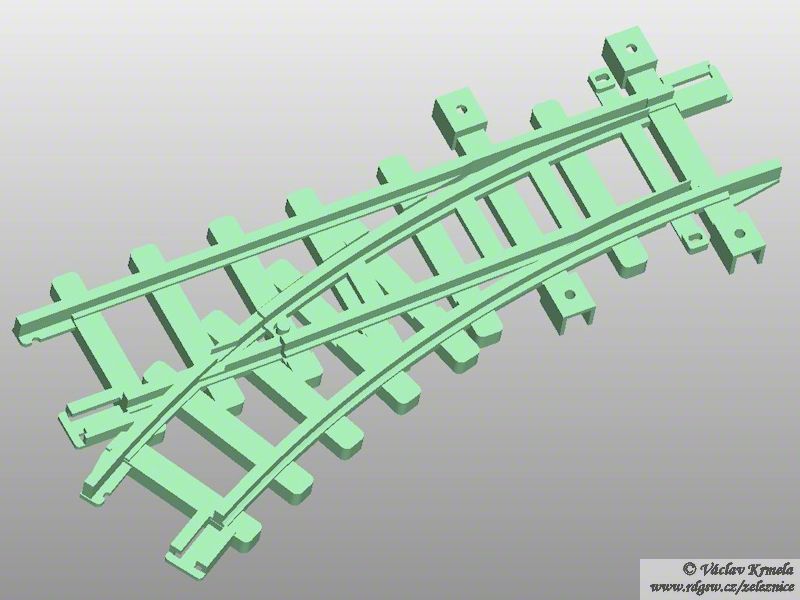

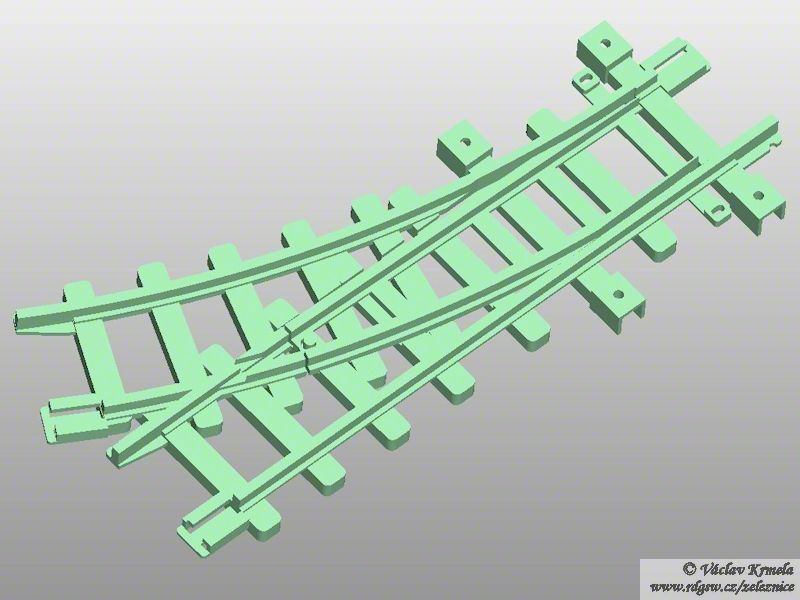

Zkombinováním rovné a obloukové koleje vznikla výhybka. Aby byla výhybka funkční, musí být střední část pohyblivá. Byly vytvořeny varianty pravé a levé výhybky.
Vytvořené modely byly vyexportovány do formátu STL. Všechny modely je možné stáhnout z tohoto odkazu "KolejivoDetZelSTL.zip".
Tisk kolejiva
Pro zozdělení modelů na vrstvy byl použt program KISSlicer. Tloušťka vrstvy byla zvolena 200 um. Pro tisk bylo nutné použít podpěry. Použitý materiál je černý ABS tištěný při teplotě 230 °C, teplota podložky 80 °C.
Hotové výrobky

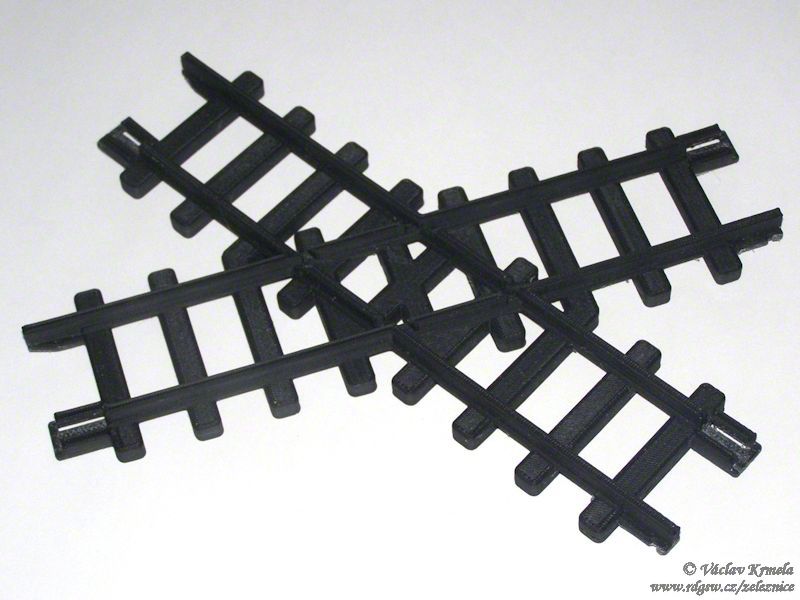

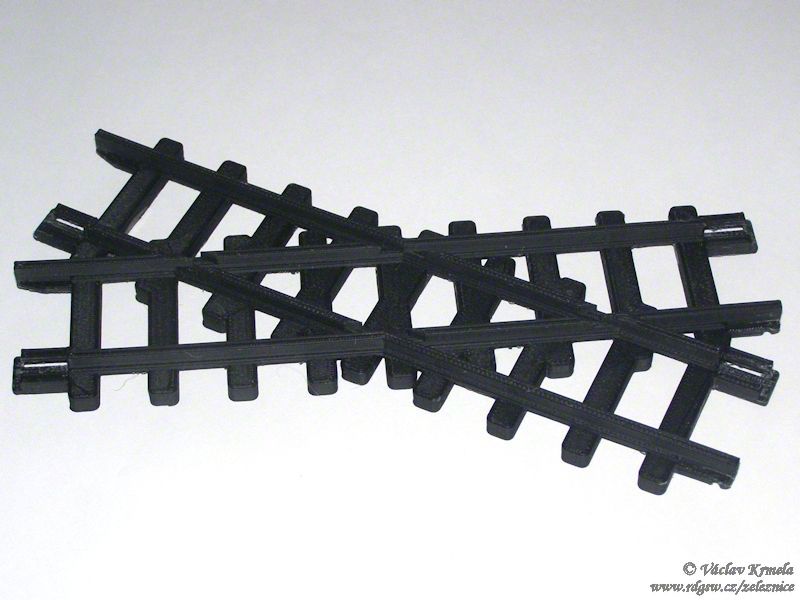

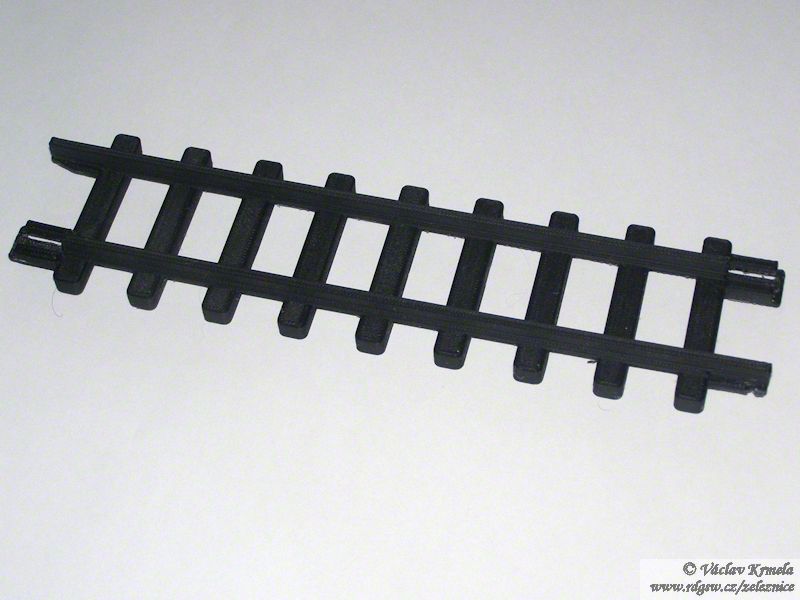

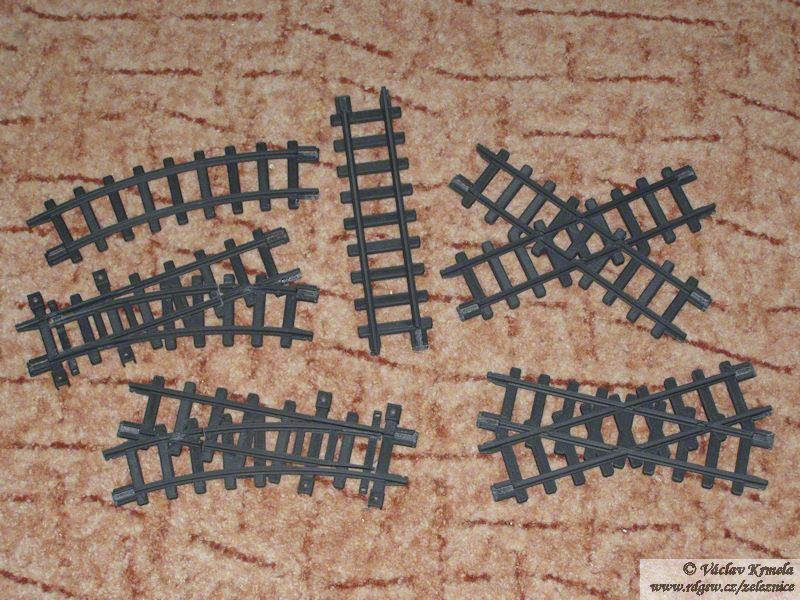

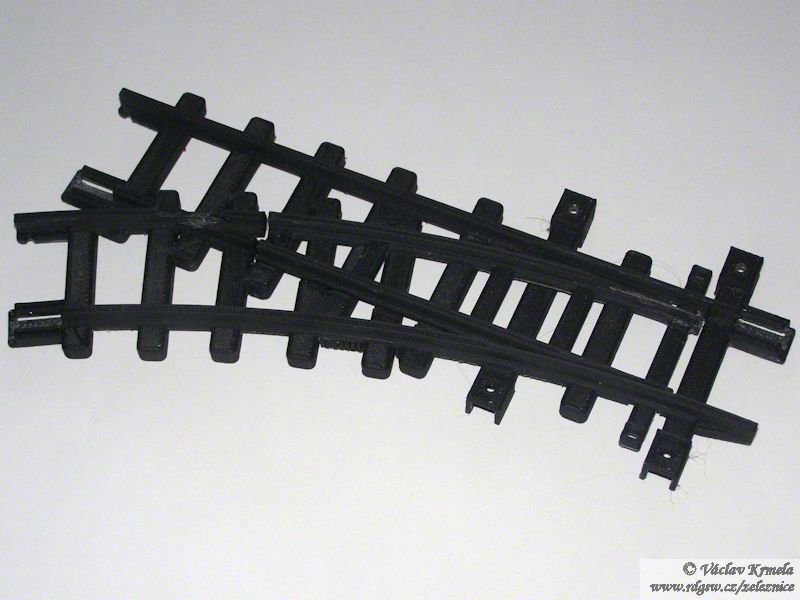

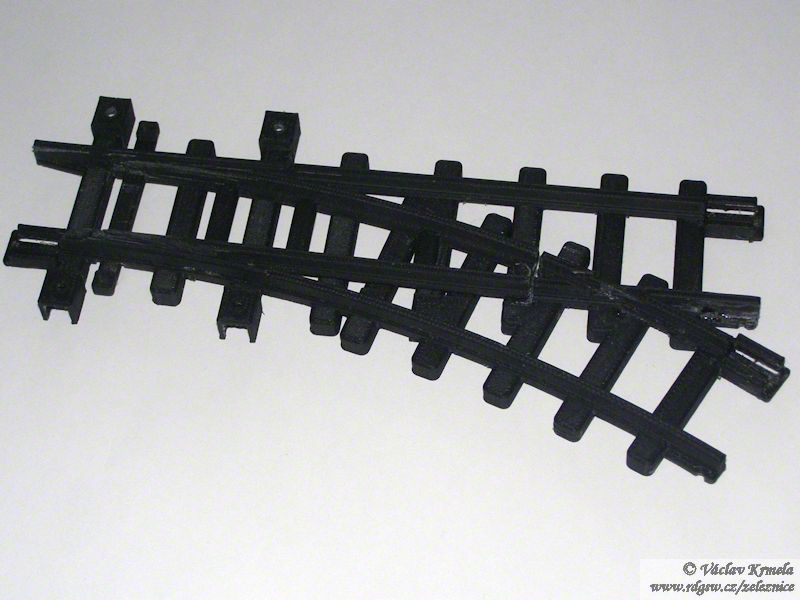

Vytištěné kolejivo bylo otestováno v praktickém provozu a ukázalo se jako funkční. Byly obavy, zda nebudou vozy na výhybkách při přejezdu srdcovky vypadávat a zda nebude nutné přidat přídržné kolejnice. Tyto obavy se ukázaly jako neopodstatněné, přejíždění výhybek je bez problémů.
K přestavování výhybek jsou nutné přestavníky. Modely byly navrženy tak, aby bylo možné použít standardní mechanické nebo elektrické přestavníky různých výrobců modelové železnice v měřítku G.
