Realizace Stavby Domeček na kabeláž

";

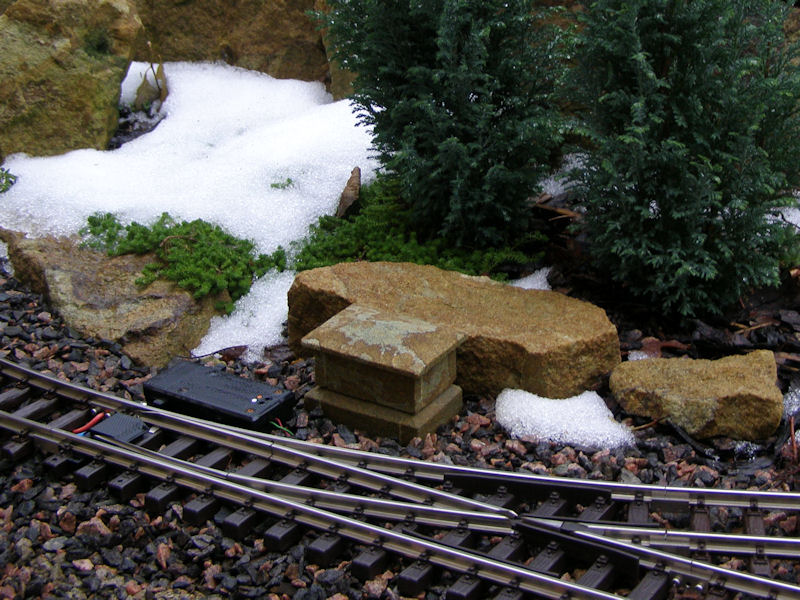

Pro rozvod kabeláže po kolejišti byly použity husí krky. Jejich vývody je potřeba nějak zamaskovat. Já jsem je zakryl pomocí malých kamenných domečků. Celkem jsem použit čtyři kusy umístěné v blízkosti vyhybek.

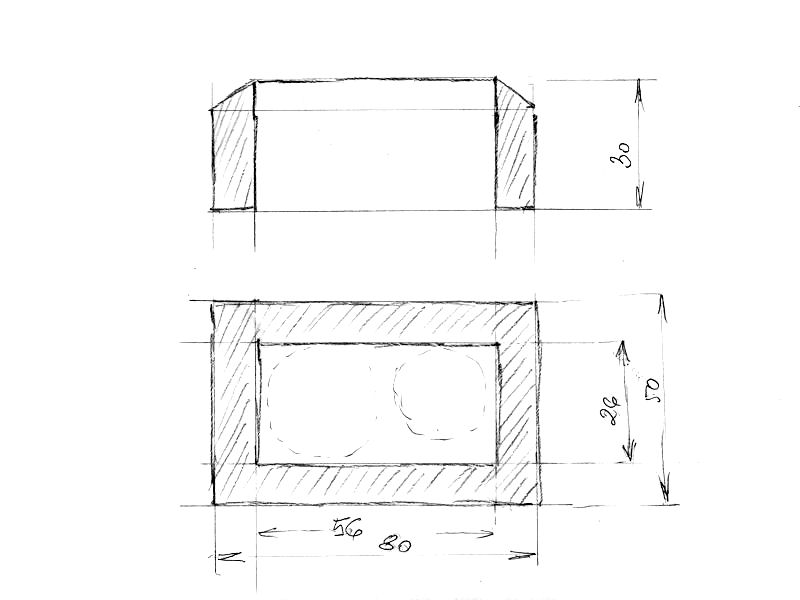

Domeček má základ, která tvoří jen obvodové zdivo. Vnitřní profil jsem zvolil tak, aby zde bylo možné vyústit dva krky vedle sebe. V mém případě to je asi 26 mm x 56 mm. Tloušťka stěn základu je 12 mm, horní hrana je mírně zkosena. Výška základu je asi 30 mm.

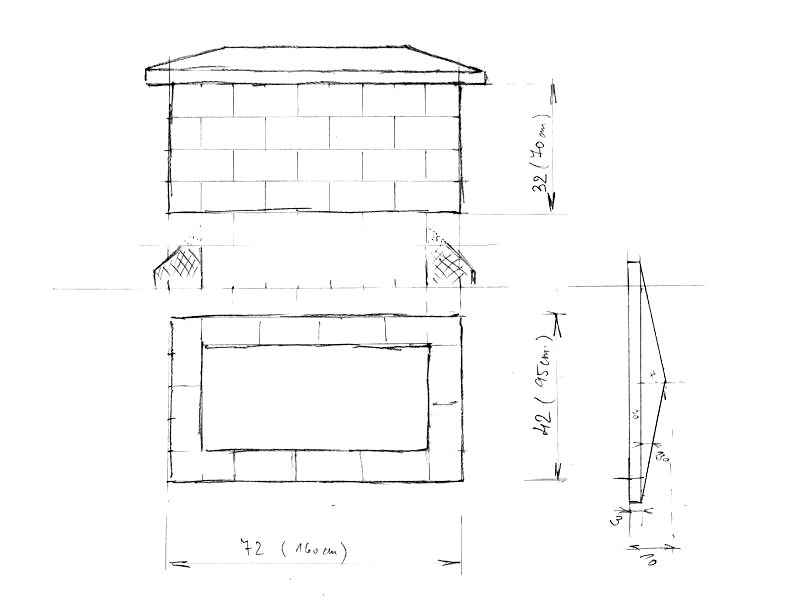

Horní stavba má stejný vnitřní profil. Stěny jsou tenší, asi 6 mm. Původní představu lepení stěn z malých kostiček - cihel jsem vzdal. Stěny jsou slepeny ze čtyř kvádrů. Výška horní stavby je také asi 30 mm. Nahoře je stavba zakončena střechou, která půdorysem přesahuje obvodové zdivo asi o 5 mm.

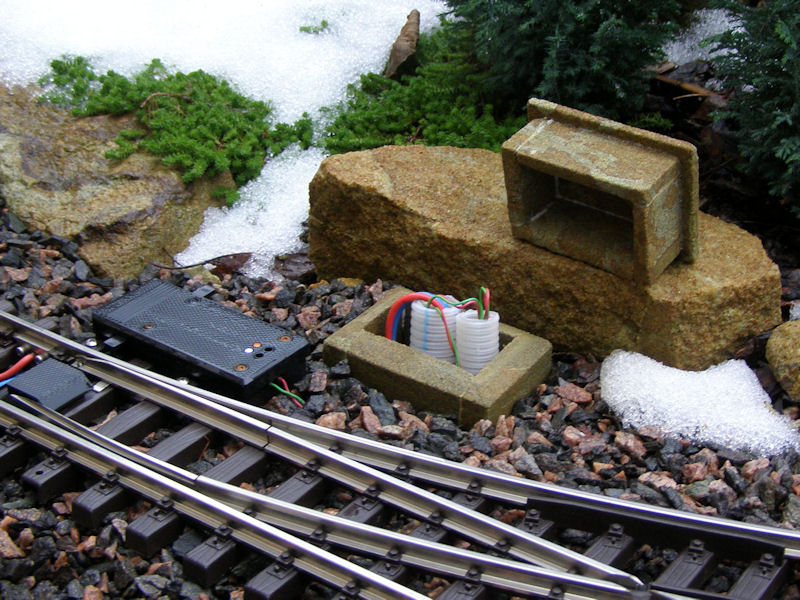

Základ domečku je v terénu zapuštěn tak, aby horní hrana jen mírně vyčnívala nad terén. V úrovni horní hrany základu jsou husí krky ukončeny. Horní stavba je na základu pouze posazena, není s ním nijak pevně spojena.
