Hrošák

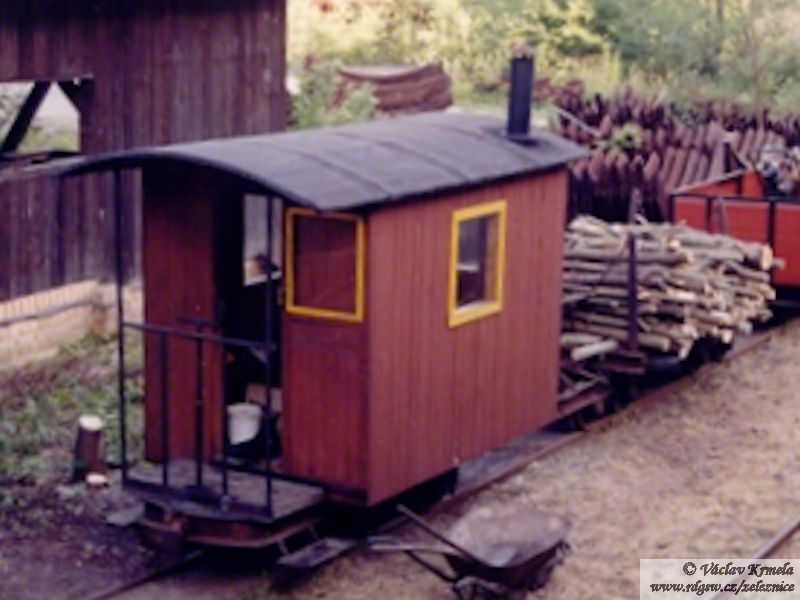

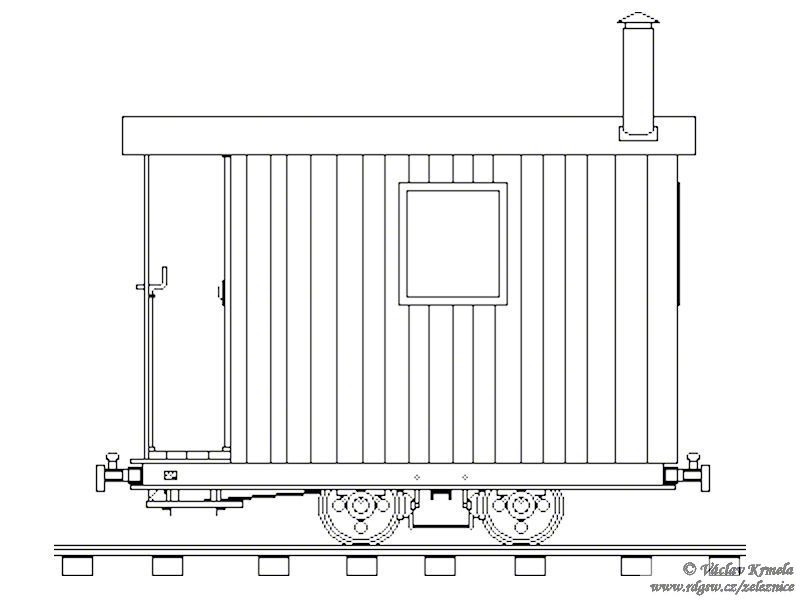

Když jsem hledal máměty, čím doplnit soupravu oplenových vozů, narazil jsem na popis stavby malého skříňového vozu, pracovně nazvaného "Hrošák". Vůz byl v provozu na Mladějovské dráze, která je součástí Muzea průmyslových železnic. Popis lze nalázt na stránkách Muzea průmyslových železnic. První dva obrázky jsou převzaty z odkazované stránky.

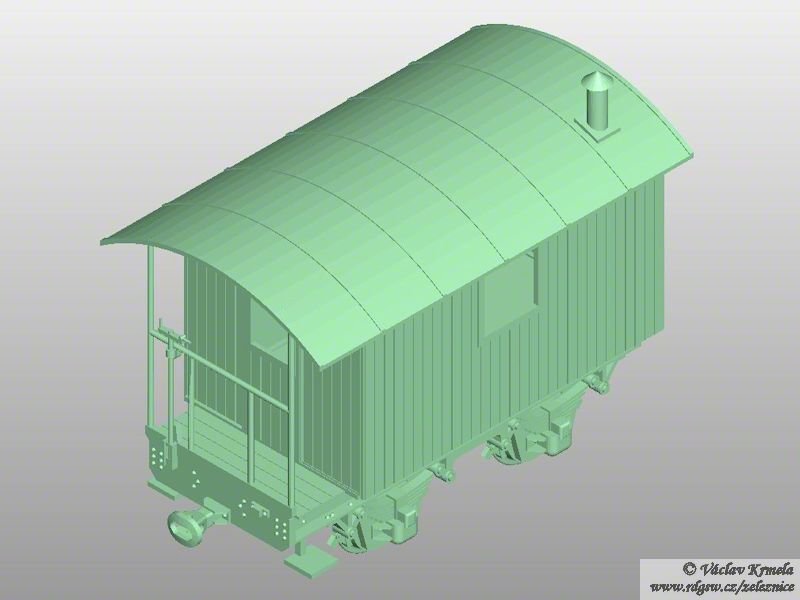

Počítačový model vozu byl vytvořen v programu FreeCAD. Tisk byl proveden na tiskárně Felix 3.0.

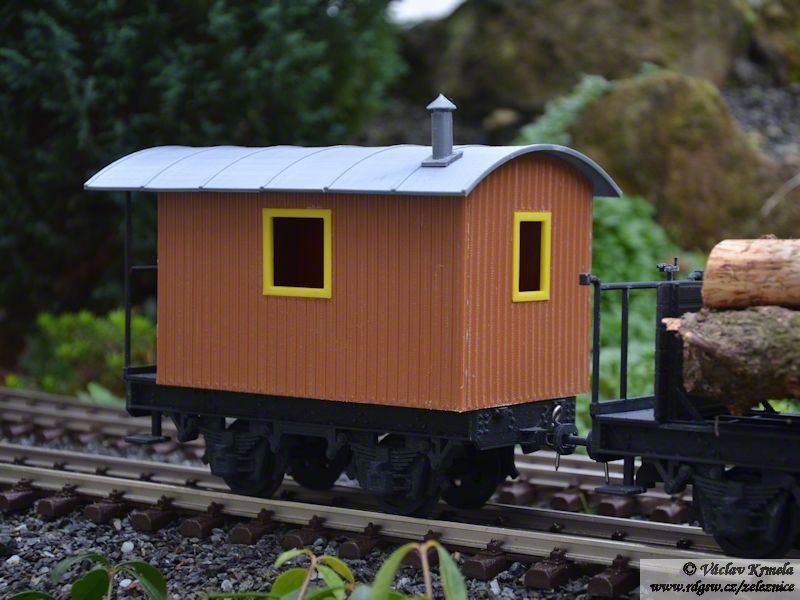

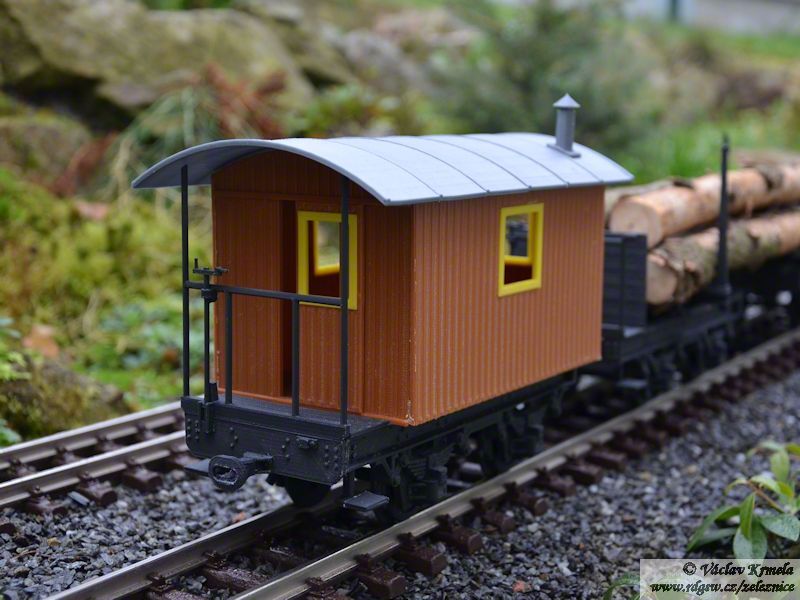

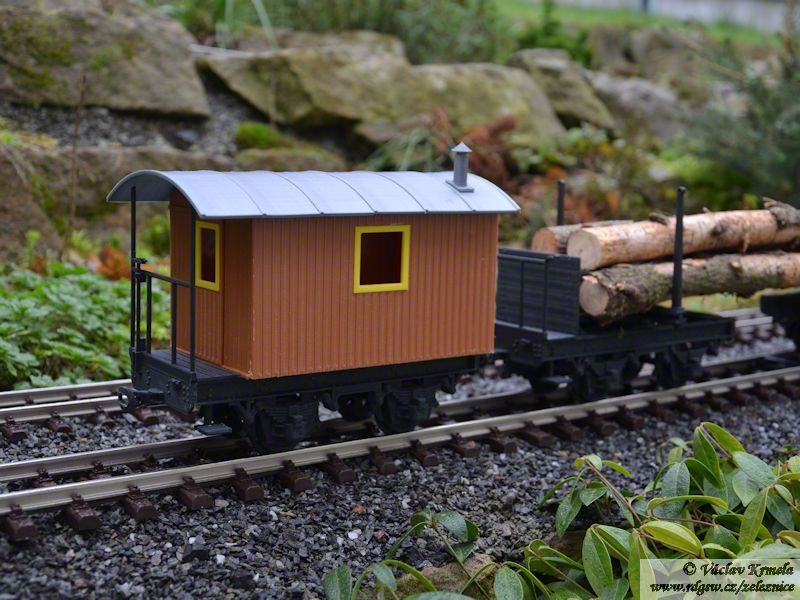

Jako základ vozu jsem použil delší oplenový podvozek se schůdkem a podlážkou. Na něj jsem postavil nově navrženou skříň. Dveře jsou posuvné. Skříň je zhotovena z hnědého ABS, rámy oken ze žlutého ABS jsou do skřímě vlepeny. Střecha je ze stříbrného PLA, nasazovací.

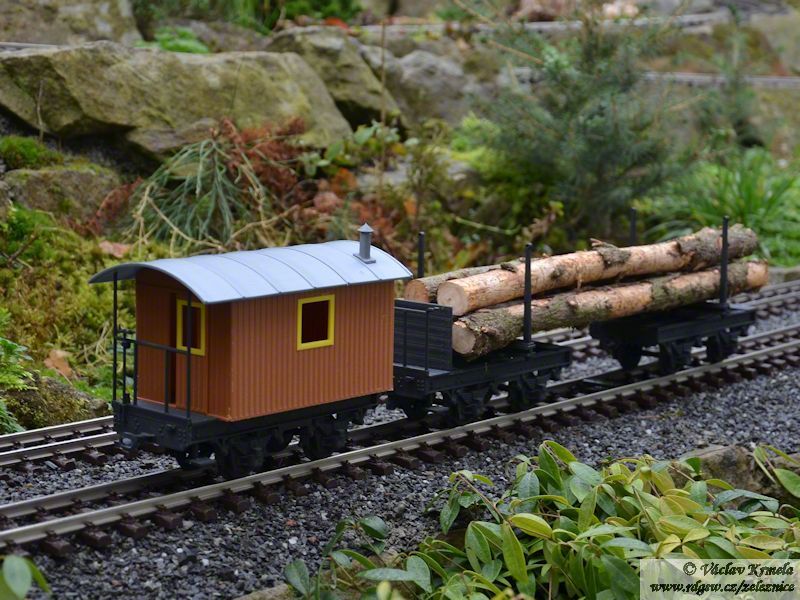

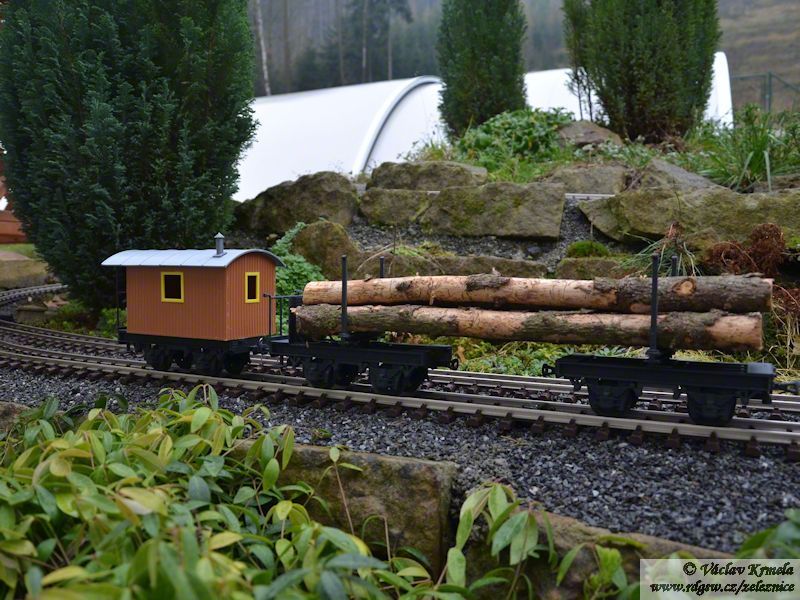

Tento vůz byl vytvořen jako doplněk soupravy oplenových vozů. S nimi se propojuje krátkou ojnicí. Pro spojení se standardními vozy je možné ho doplnit okem a hákem.

Další nástavby na podvozku oplenového vozu

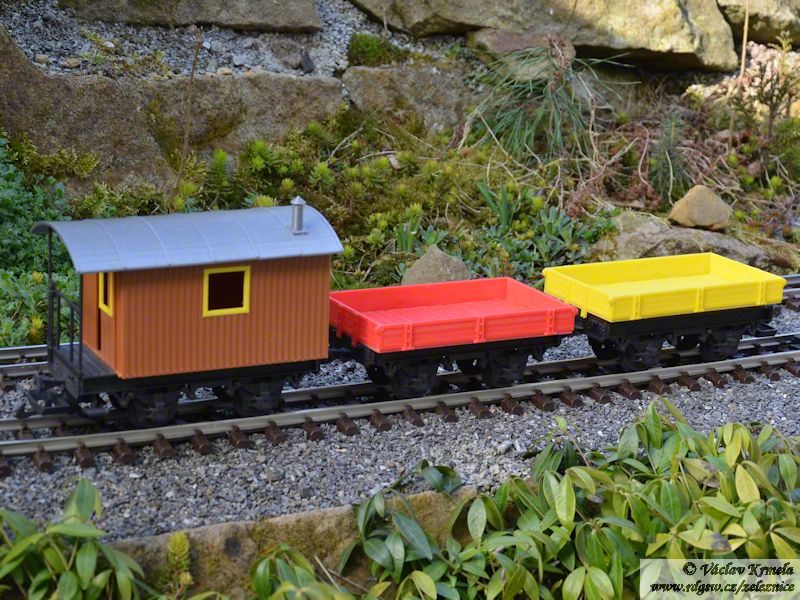

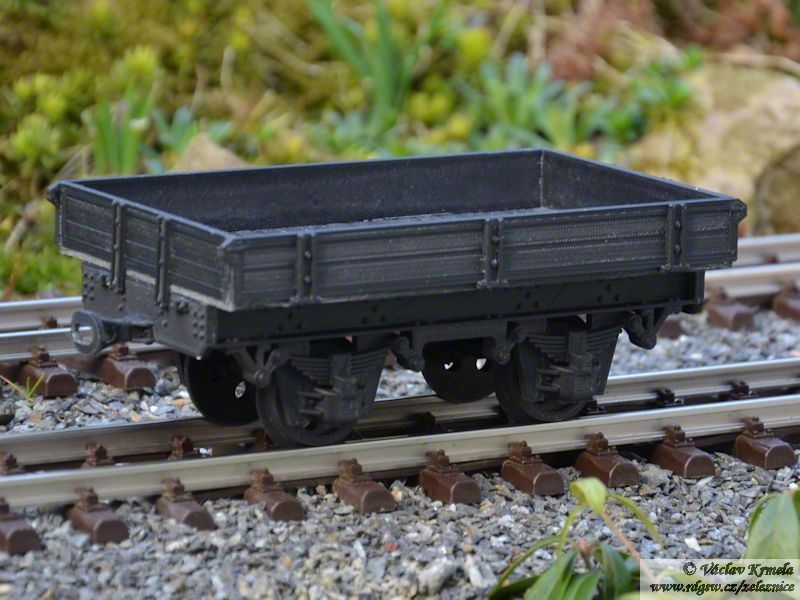

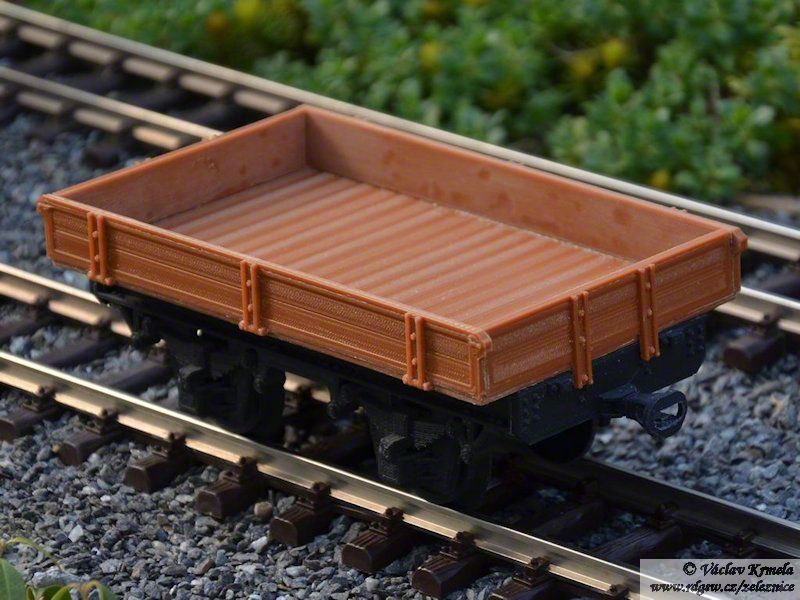

V dubnu 2014 byla souprava rozšířena o otevřený nízkostěnný vůz postavený na krátkém podvozku oplenového vozu. Korba má rozměr 160x95 mm a byla vyrobena v několika barevných verzích.
