Zahradní železnice

Realizace

Realizace zahradní železnice byla rozdělena do několika etap.

1. etapa 2008

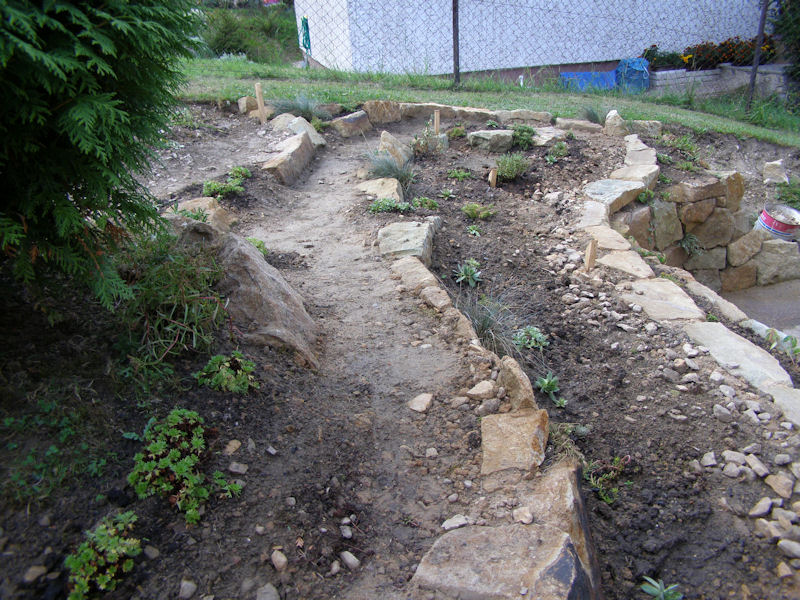

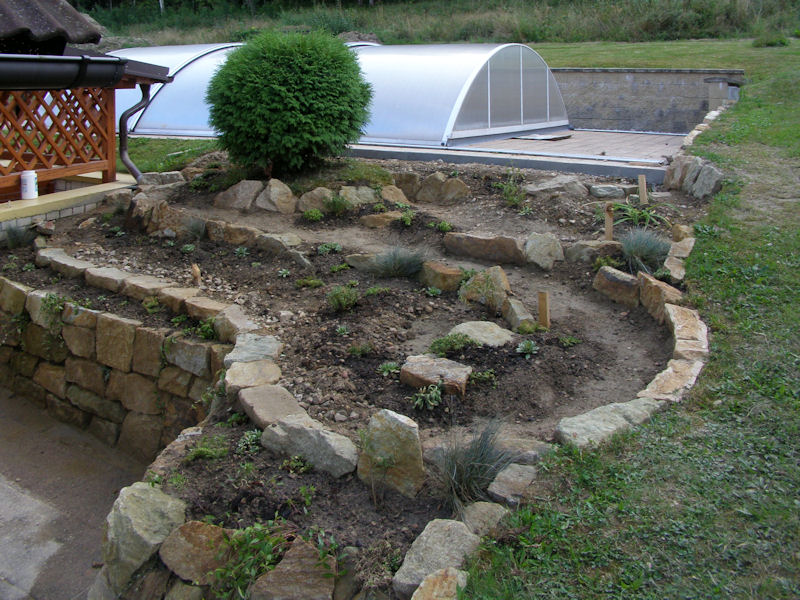

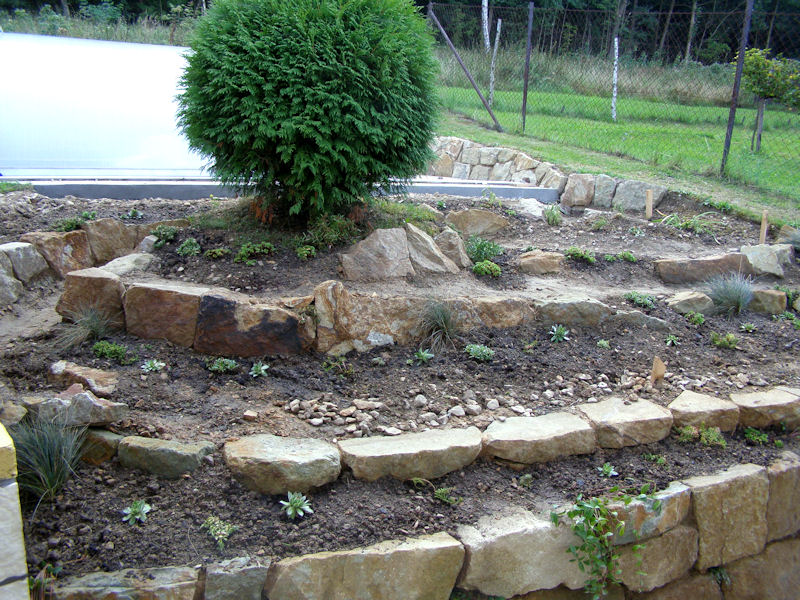

V první etapě byly provedeny terénní úpravy, vybudována skalka a položeny základy tratě. Pro zmírnění příliš strmého svahu byla ve spodní části vybudována suchá zídka výšky 60 cm. V horní části pak byl terén snížen asi o 10 cm. Jako stavební kámen zídky byl použit barevný pískovec. Stejný kámen byl použit i pro vybudování skalky. Průběžně byla skalka osazována trvalkami.

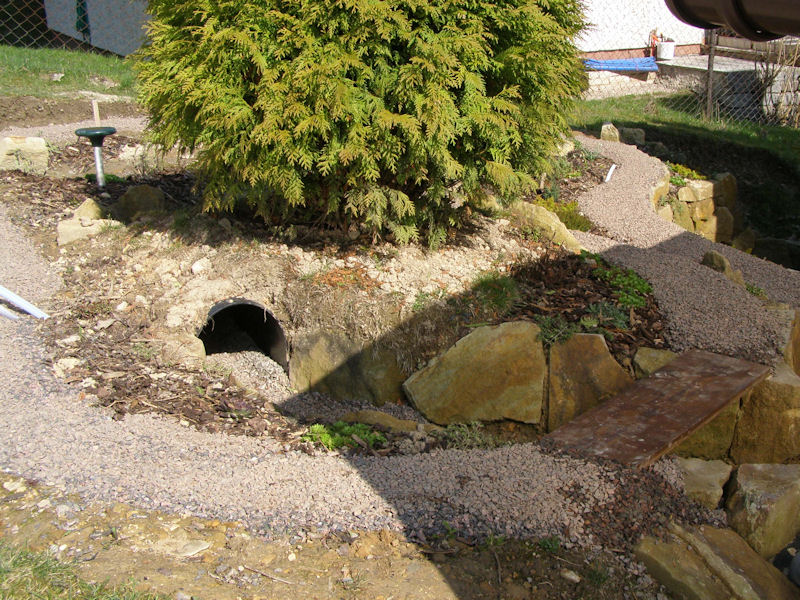

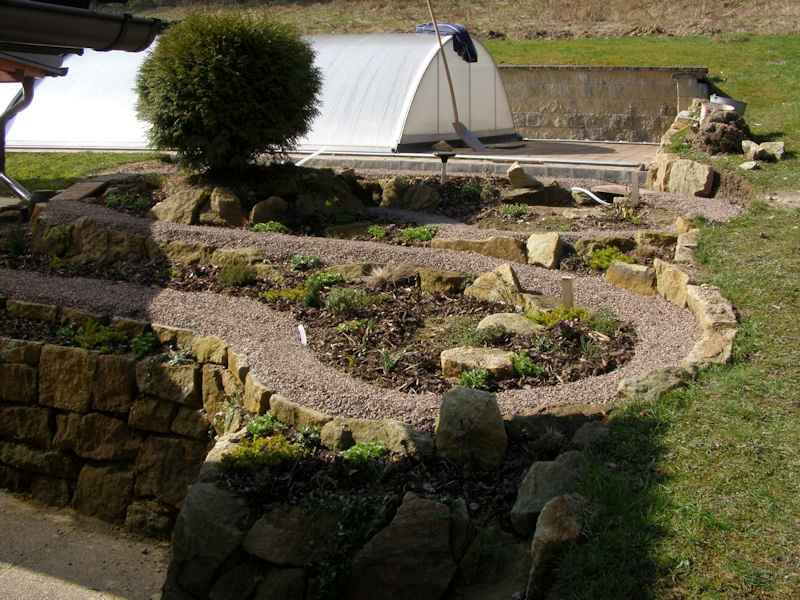

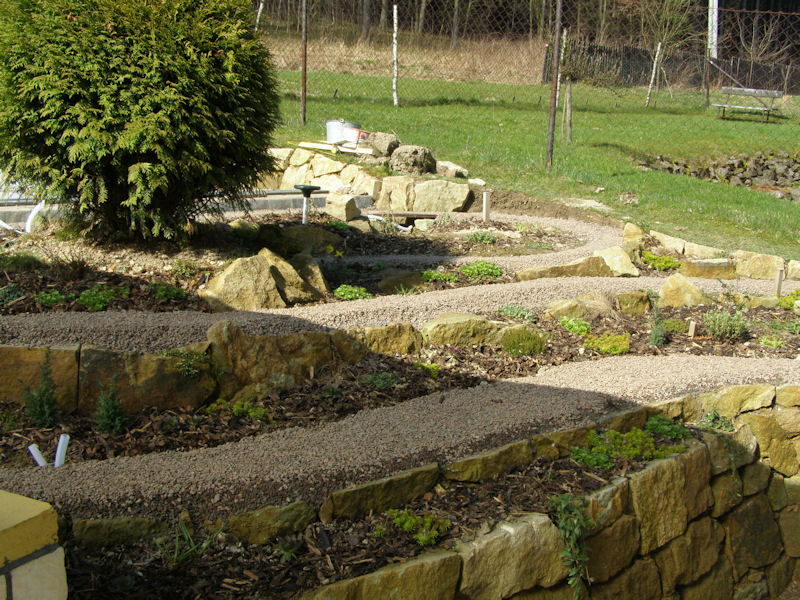

Byla vytyčena trať. V místech vedení tratě byla vyhloubena rýha asi 15 cm a vyplněna štěrkovou drtí frakce 4-8 mm. Tunel délky 90 cm byl vytvarován z podélně rozříznuté novodurové trubky o průměru 20 cm. Pro vedení kabeláže byly položeny husí krky.


2. etapa 2009

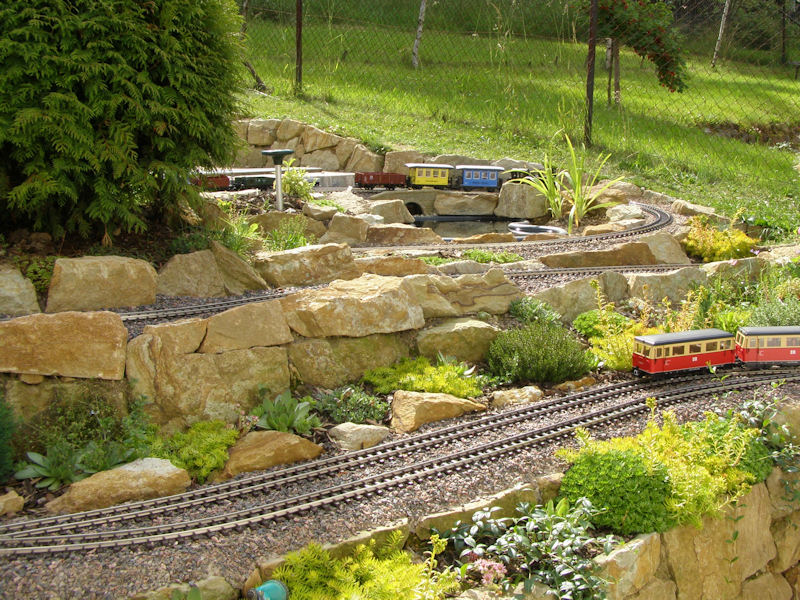

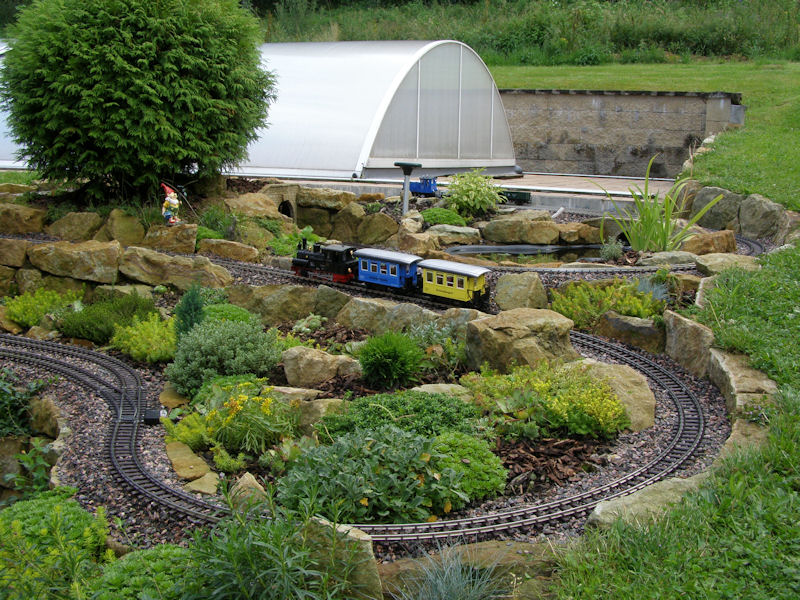

V této etapě byla položena trať a postaveny některé traťové stavby. Nejdříve byly vyrovnány sklonové poměry na trati dosypáním štěrku frakce 4-8 mm. Na připravené traťové těleso byly položeny niklované flexibilní koleje Thiel, ohýbané ohýbačkou Massoth. Vyhybky byly použity niklované Train Line R2. Vše bylo spojeno niklovanými spojkami Lebu.

V horní zatáčce bylo vybudováno jezírko. Byl použit oválný plastový výlisek 120 x 80 cm, hloubka asi 40 cm.

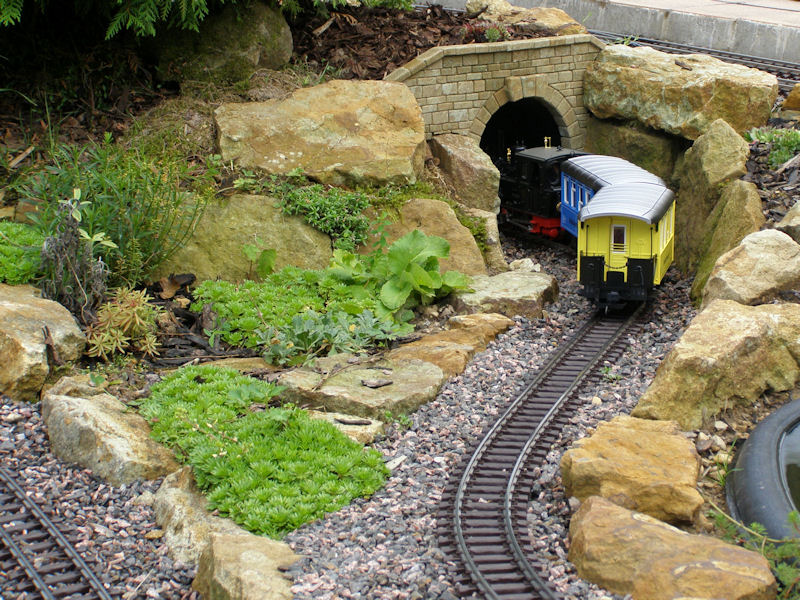

Byly zhotoveny tunelové portály a horní můstek nad suchým říčním korytem.


Byla provedena základní elektrifikace napájení kolejí ve dvou bodech a řízení vyhybek. Vývody husích krků byly zakryty kamennými domky.

Fotografie sezóny 2009 najdete v galerii.

3. etapa 2010 až 2013

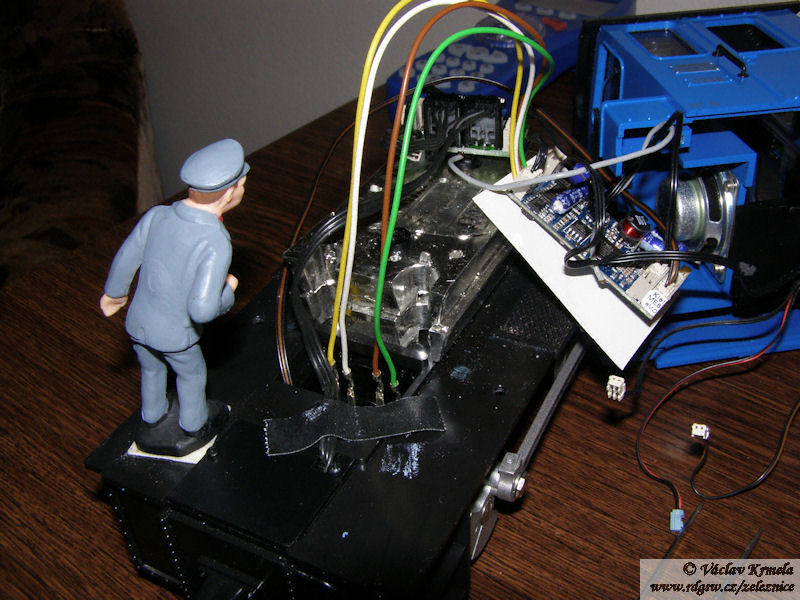

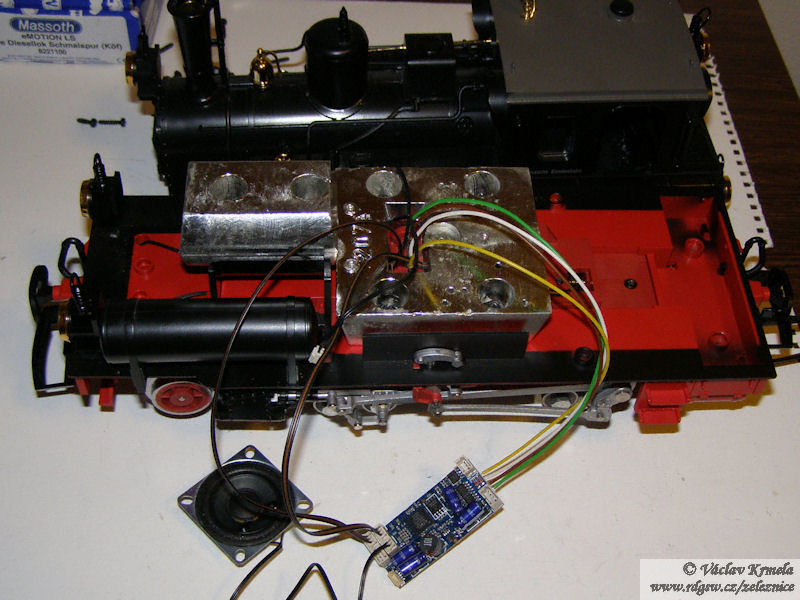

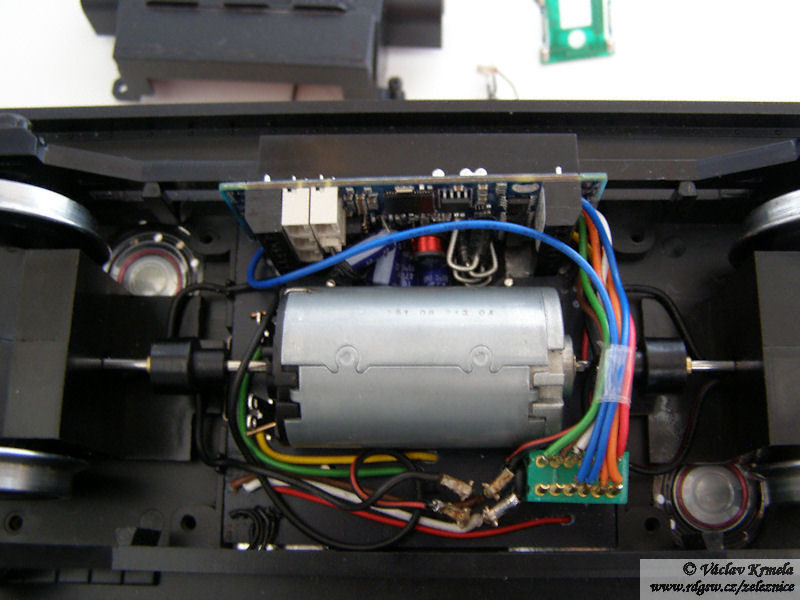

V této etapě byly osazeny kolejové kontakty pro automatizaci provozu. Jinak se na samotné trati nic neměnilo. Vozový park byl rozšířen o živou parní lokomotivu. Stávající lokomotivy byly ozvučeny výměnou původních dekodérů za zvukové. Podrobněji se o úpravách můžete dočíst v sekci úpravy modelů.


4. etapa 2014 až dodnes

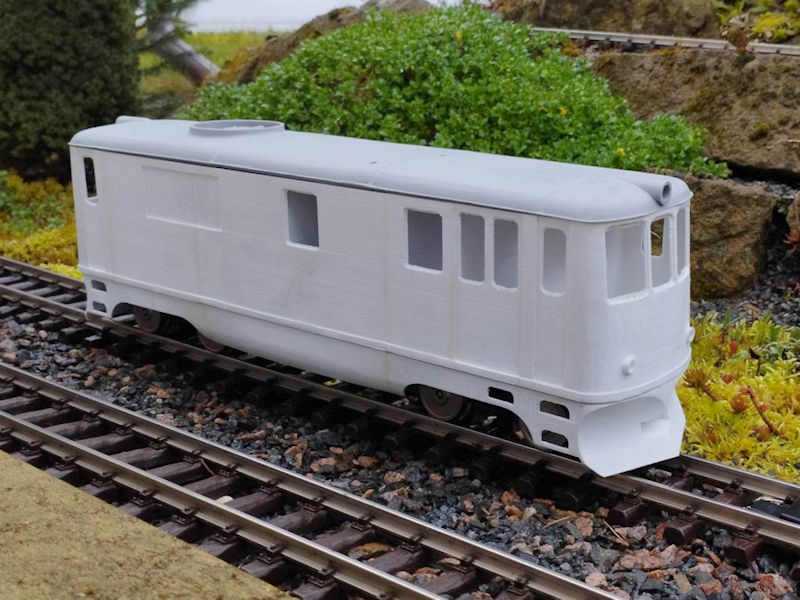

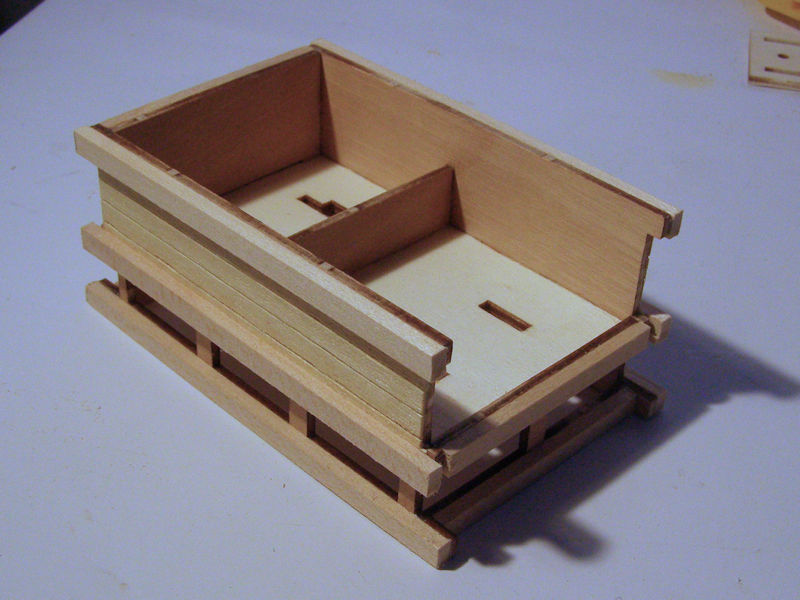

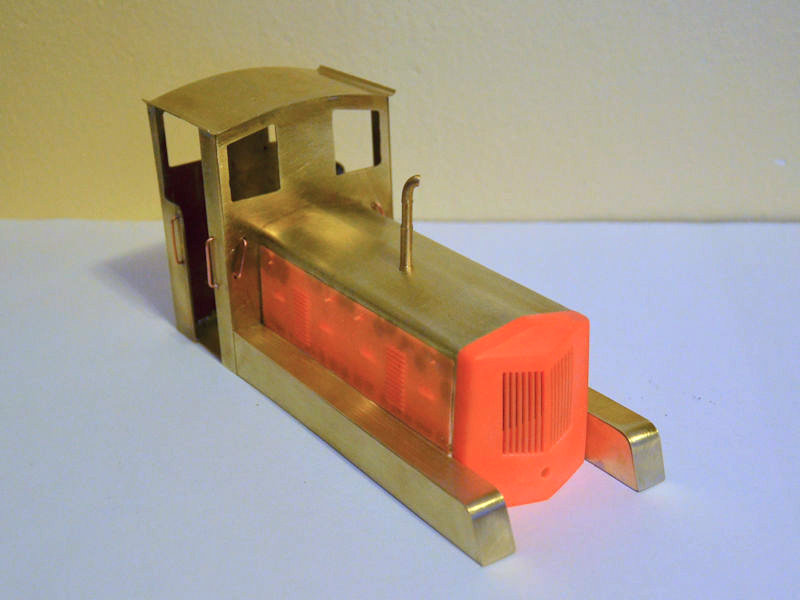

Na samotné trati se nic zásadního nezměnilo. Občas bylo nutné odstraňovat hodně rozrostlé dřeviny, které ohrožovaly konstrukci tunelu. Byl dokončen větší most v křížení tratí. Od uvažovaného rozšíření trati bylo upuštěno. Změnou ale prošel vozový park. Nové vozy a hnací vozidla nejsou nakupovány jako hotové výrobky, ale jsou stavěny vlastními silami. Přečíst si o tom můžete na stránkách stavba modelů.
