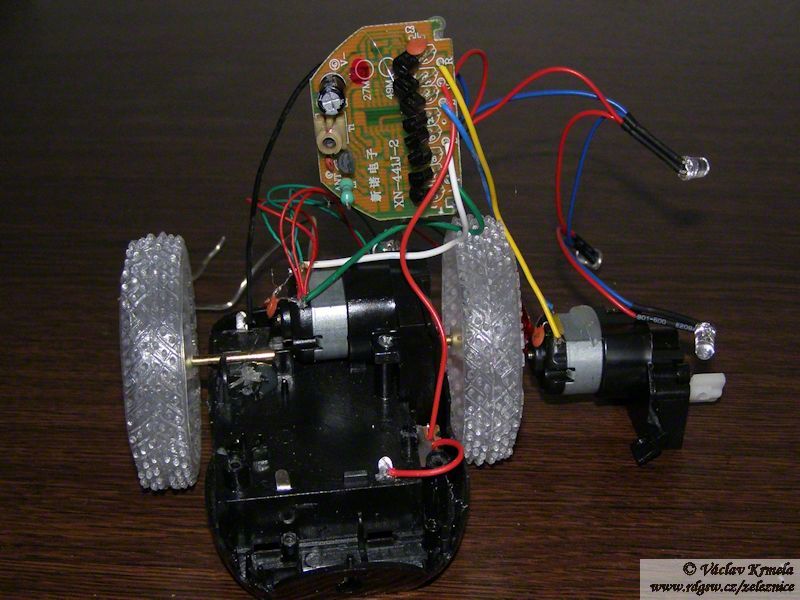

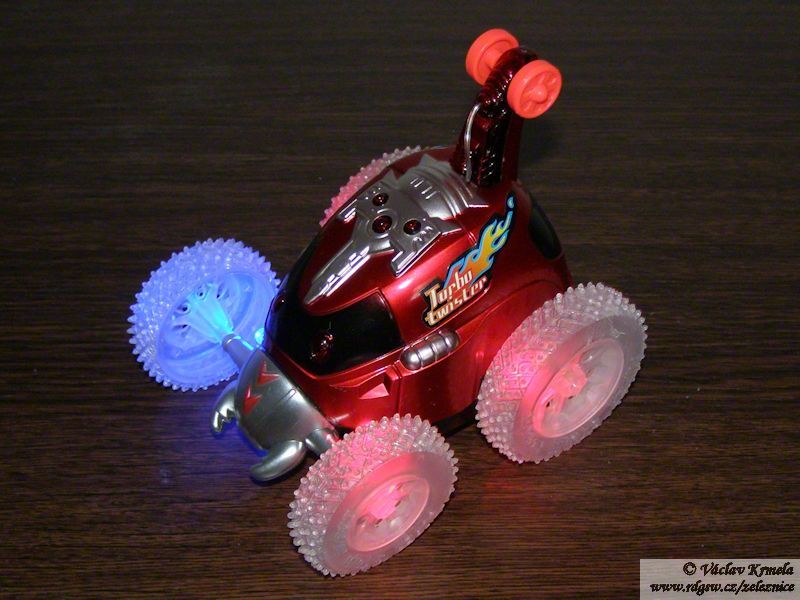

V tomto článku je popsáno využití RC dálkového ovládání z dětského autíčka. Pro venkovní provoz se nehodí dálkové ovládání na infračerveném principu. Je nutné použít skutečné rádiové ovládání pracující na frekvenci 27 MHz nebo 40 MHz. V předvánočním výprodeji se taková autíčka dala sehnat i za cenu pod 200 Kč. Já jsem konkrétně použil ovládání z autíčka označeného jako Kaskadérské autíčko.

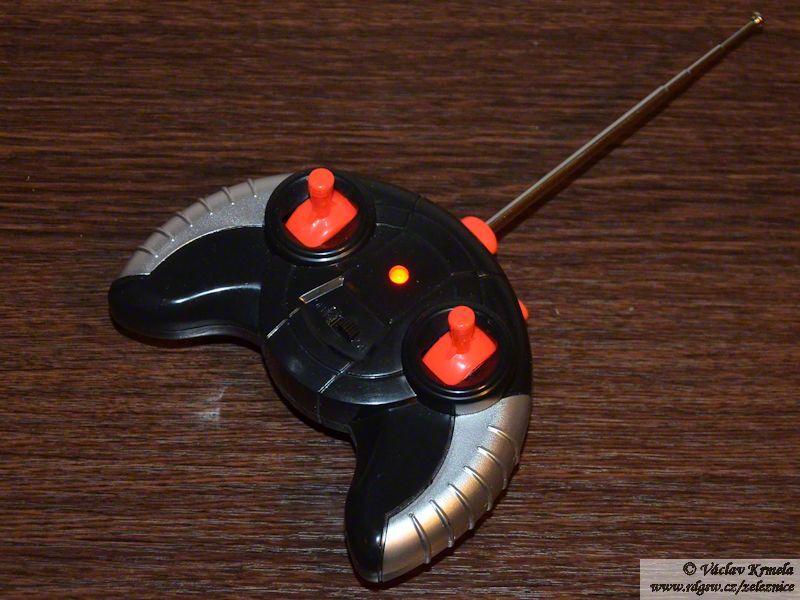

Ovladač autíčka má dvě páčky. Levá ovládá jízdu vpřed/vzad, druhá ovládá otáčení přední nápravy vlevo/vpravo. Náznaky tlačítek v čele ovladače nemají žádnou funkci. Zvolená funkce je aktivní pouze po dobu držení ovládacího prvku. Je možné současné řízení jízdy a otáčení. Není možné současné stisknutí vpřed+vzad nebo vlevo+vpravo. Řízení není proporcionální, pouze se ovládá zapnuto/vypnuto.
Celá přijímací část elektroniky je na jedné destičce o rozměrech asi 30 x 40 mm. Pájecí body destičky jsou označeny takto:
V+ | kladný pól baterie +4,5V |
V- | záporný pól baterie, zem |
F | jízda vpřed |
B | jízda vzad |
L | otáčení vlevo |
R | otáčení vpravo |
Ant | drátová anténa |
Ovládání jízdy vpřed/vzad zatím ponecháme, jak je. Jak ale využít ovládání směru? Nabízí se rozsvěcení světel. Hlavní nevýhodou je, že světla svítí pouze po dobu stisku ovladače směru. Aby světla svítila i po uvolnění ovladače, byl by nutný nějaký pamatovací obvod, například bistabilní klopný obvod typu D. Prvním stiskem "Vlevo" se světla rožnou, druhým stiskem se světla zhasnou. Funke "Vpravo" zůstane volná pro jiné použití.

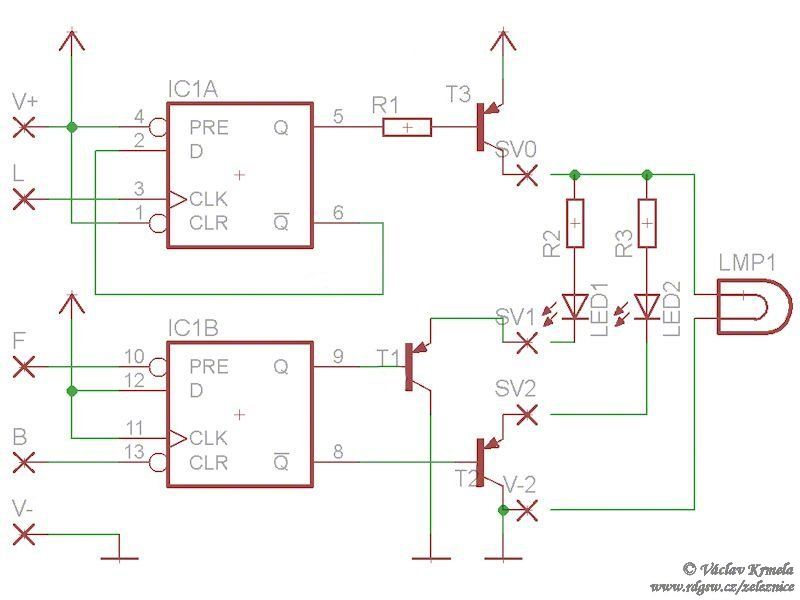

Pro změnu osvětlení v závislosti na směru jízdy budeme potřebovat druhý klopný obvod, který si bude pamatovat poslední směr jízdy. Jednoduché zapojení je na přiloženém schématu.

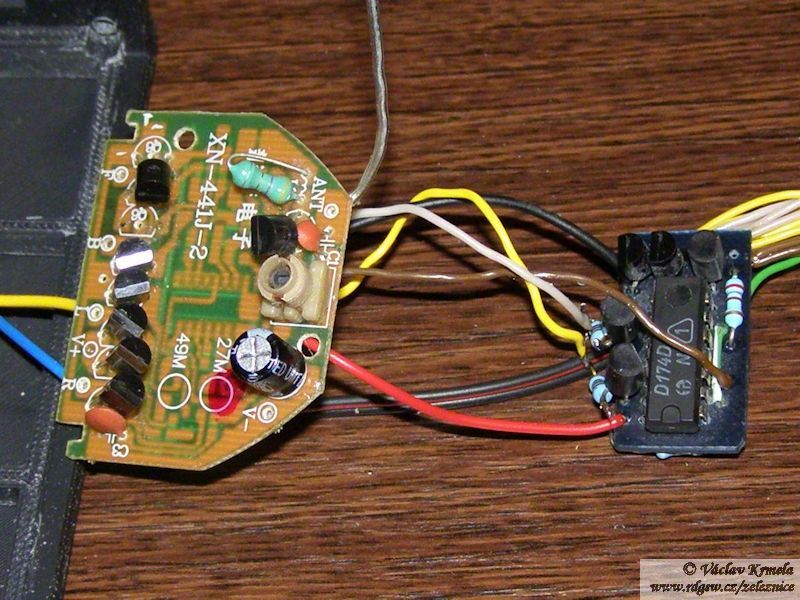

Dvojice klopných obvodů v jednom pouzdru je možné použít integrované obvody typu MH7474, D147D nebo CMOS 4013. Tranzistory jsou libovolné PNP malého výkonu. Rezistory stačí miniaturní, jejich hodnoty se přizpůsobí použitým světelným diodám. Já jsem použil staré šuplíkové zásoby. Nové součástky by se daly pořídit za cenu do 50 Kč. Vše jsem umístil na univerzální destičku o rozměrech 15 x 25 mm.

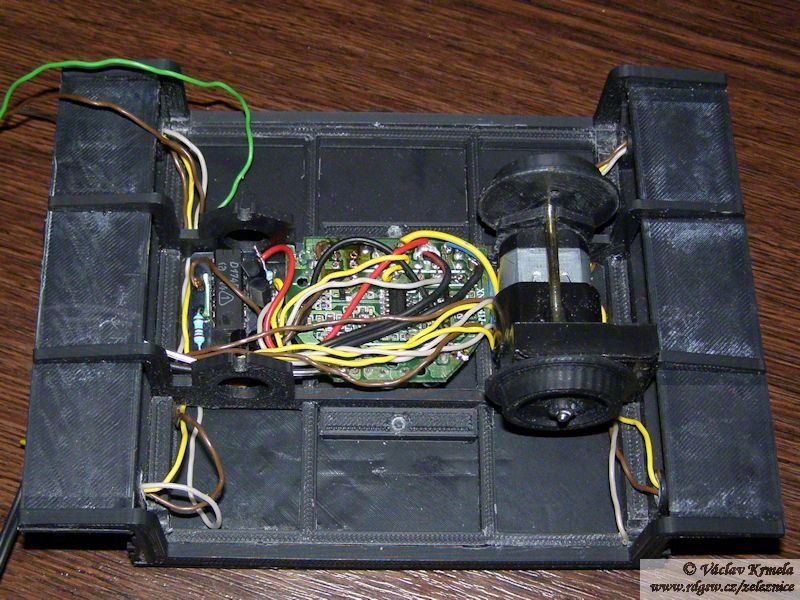

Toto dálkové ovládání jsem použil při stavbě modelu úzkorozchodné varianty drezíny Tatra 14/52.

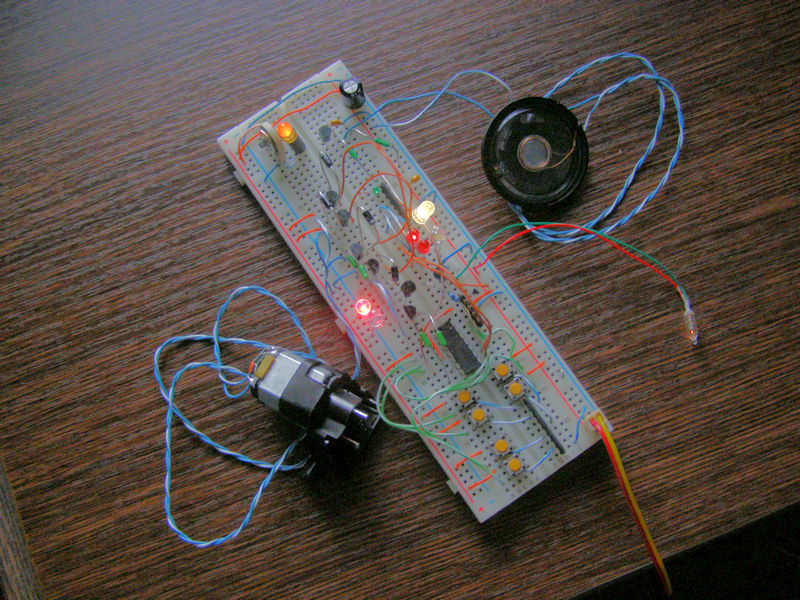

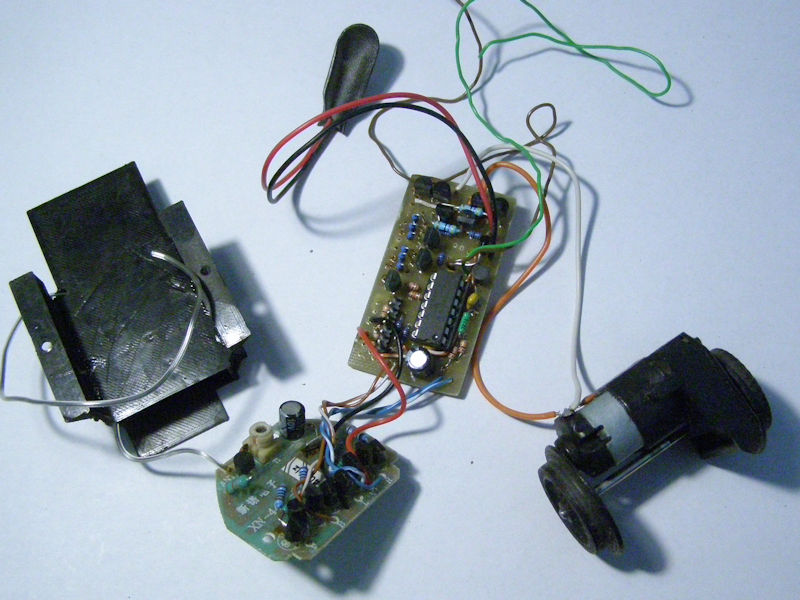

Při praktických jízdách se ukázalo, že jízda jen jedním stupněm rychlosti při trvalém držení ovládacího prvku není to pravé. Místo dvojice klopných obvodů bude vhodnější použít nějaký mikrokontrolér. Rozměrově a na počet přídavných součástek to vyjde nastejno a inteligence ovládání bude mnohem vyšší. Dala by se využít i nyní volná funkce "Vpravo". A možná by šel realizovat i nějaký jednoduchý zvuk, uvidíme časem.
