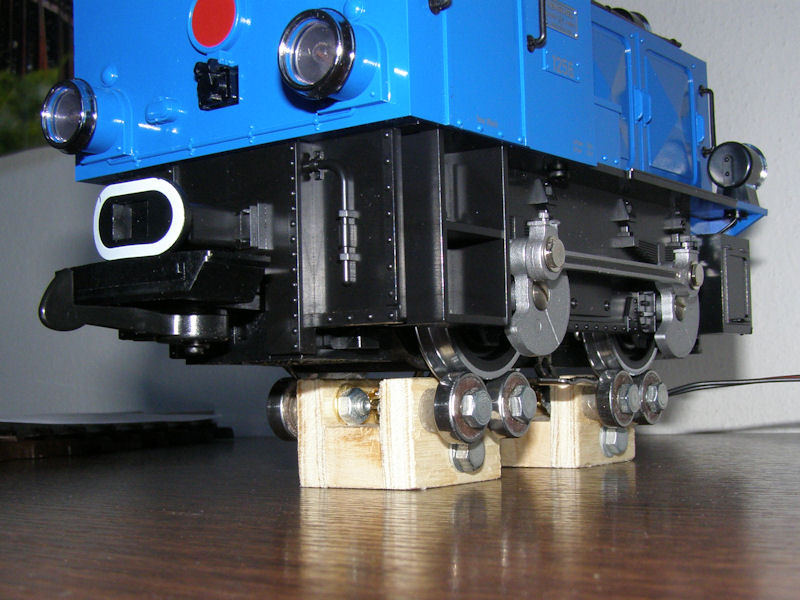

Zkušební stolice (rolny) je důležitou pomůckou pro testování lokomotiv v dílenských podmínkách. Zejména při oživování zvukových dekodérů.
V nabídce firmy Massoth je zkušební stolice. Její určitou nevýhodou je, že ke svému provozu potřebuje existující úsek trati. Ale hlavně její cena se mi zdála neúměrná složitosti tohoto zařízení. Proto jsem se rozhodl si zkušební stolici postavit sám.

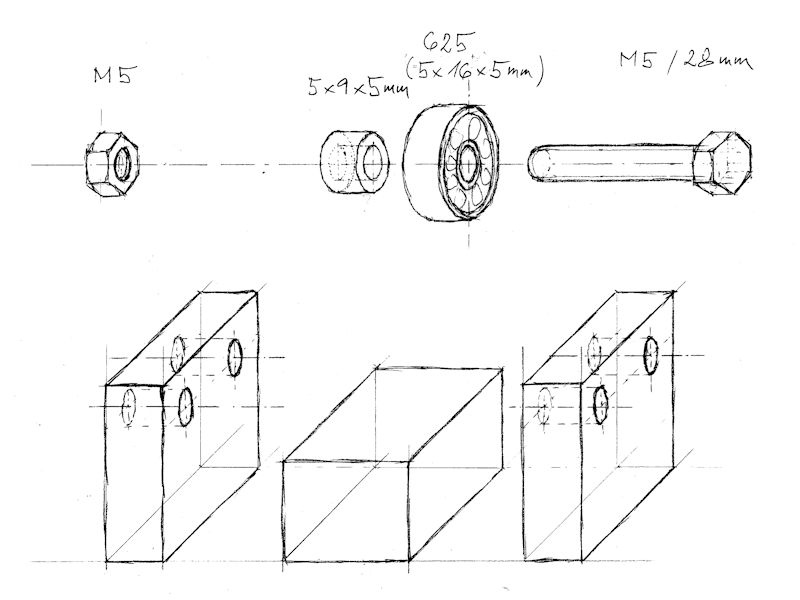

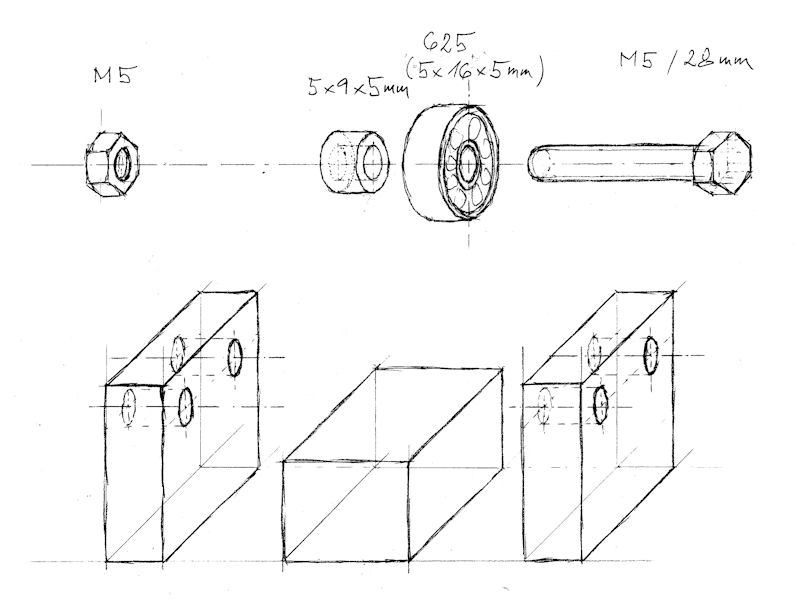

Klíčovou součástí zkušební stolice jsou dvojice otočných válců, na kterých stojí kola lokomotivy. Pro jejich realizaci jsem zvolil kuličková ložiska. Jako ideální se mi zdá vnější průměr 16 mm, ostatní parametry nejsou kritické. Nakonec jsem vybral ložiska označená kódem 625. Vnitřní průměr 5 mm, vnější průměr 16 mm a šířka 5 mm.
Ložiska jsou od tělesa zkušební stolice oddělena distančním mezikroužkem o vnějším průměru 9 mm a výšky 5 mm. Vnitřní průměr je také 5 mm. Mezikroužek by se dal asi nahradit i sadou podložek. Důležité je, aby rozdíl vnějších poloměrů ložiska a mezikroužku byl alespoň 3,5 mm.

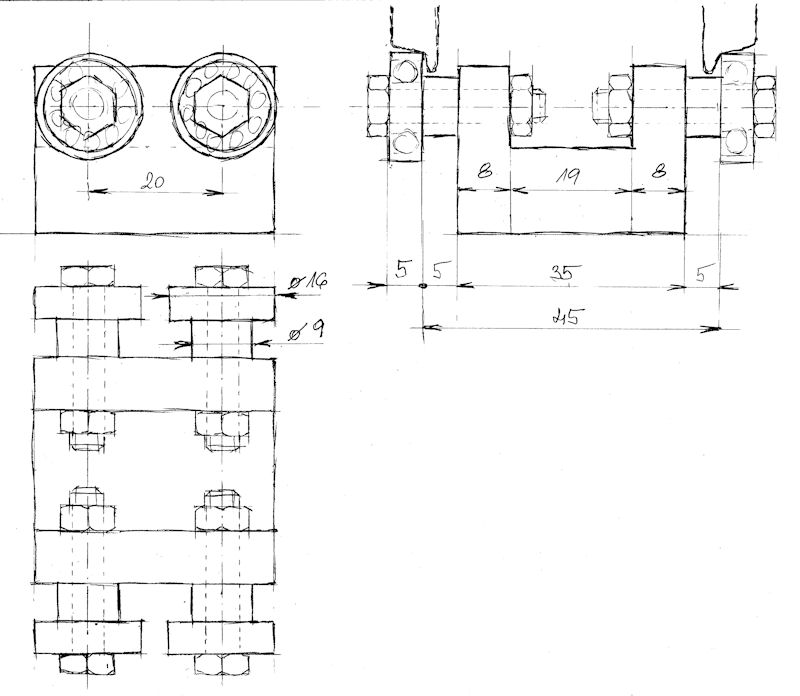

Vlastní těleso zkušební stolice je z nevodivého materiálu. Má tvar písmene U. V horní části je dvojice otvorů vzdálených od sebe 20 mm. Já jsem použil kombinaci materiálů dřevěný špalíček + překližka 8 mm. Díly jsem slepil a ještě pojistil sešroubením. Vhodnější by asi bylo vyfrézovat těleso stolice z jednoho kusu nějakého pevnějšímo materiálu.
Ložiska jsem pak k tělesu stolice přišroubil pomocí šroubů M5 délky 28 mm. Z vnitřní strany jsem pod matky místo podložek přišroubil pájecí očka, na která jsem připájel napájecí vodiče.
